Сравнение ЧМ и АМ
- схема демодуляции в приемном устройстве, называемая выпрямителем, достаточно проста. Требуется только диод для отсечения одной полуволны от полного сигнала и фильтр нижних частот для удаления остатков несущей частоты;
- ширина боковых полос относительно невелика, поэтому передача сигнала не занимает слишком много пространства в частотном спектре.

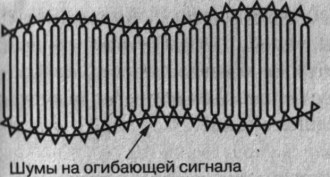

Самым серьезным недостатком АМ является шум (или, по крайней мере, большая его часть), который состоит из изменений амплитуды. Иными словами, любые существующие шумы ЭДС располагаются на вершине огибающей сигнала, как это показано на рисунке.
Шумы на АМ сигналах
Поэтому для уменьшения уровня шумов необходимо либо увеличить отношение сигнал/шум путем более тщательной разработки приемных устройств, либо использовать более грубые методы, ухудшающие качество сигнала, например ограничение полосы пропускания. Об этом более подробно можно почитать здесь, на сайте компании дилера по продаже КВ трансиверов и радиооборудования.
С другой стороны, ЧМ часто считают свободной от шумов, что в действительности неправильно. Передача ЧМ сигнала также подвержена воздействию шумов, как и передача АМ сигнала. Однако благодаря методу, которым происходит наложение информации на несущую частоту, большая часть шумов может быть устранена схемой приемного устройства. Поскольку шумы располагаются на внешней стороне ЧМ сигнала, можно срезать края верхней и нижней частей принимаемого сигнала, не нарушая информации, которая, скорее всего, находится внутри сигнала, а не на его краях. Такой процесс отсечки называется ограничением амплитуды.
Недостатком ЧМ является требование широкой полосы частот для передачи сигнала. По сути, передача ЧМ сигнала возможна только в том случае, когда частота несущего сигнала относительно высока. Так как спутниковое вещание осуществляется на частотах значительно выше 1 ГГц, этот недостаток можно считать несущественным.
Нельзя отрицать, что схемные решения, которые требуются для извлечения информации с ЧМ несущей, являются, мягко говоря, достаточно сложными. Схема, выполняющая такую функцию, называется ЧМ демодулятором. Существуют различные схемные решения для демодуляции ЧМ сигналов, такие как дискриминаторы, детекторы отношения и схемы фазовой автоподстройки частоты (ФАПЧ).
