Линия связи вниз
На каждом спутнике находится некоторое число транспондеров, имеющих выходы на пары приемно-передающих антенн и соответствующие электронные устройства для каждого канала. Например, в Европе линия связи вверх посылает сигналы на частоте около 14 ГГц, они принимаются, конвертируются в более низкую частоту около 11-12 ГГц и усиливаются с помощью усилителей высокой мощности для ретрансляции на Землю. Для каждого канала используются отдельные транспондеры, которые питаются от солнечных панелей. Кроме того, спутники оборудуются батареями системы резервного питания, подключаемой во время солнечного затмения. Чем выше мощность каждого транспондера, тем меньше каналов можно передавать при заданном числе солнечных панелей, которое ограничено стоимостью и максимальной величиной полезной нагрузки запускаемых летательных аппаратов. Номинальное значение потребляемой мощности для спутника класса ASTRA 1А составляет 2,31 кВт с ожидаемой продолжительностью срока службы 12,4 года.

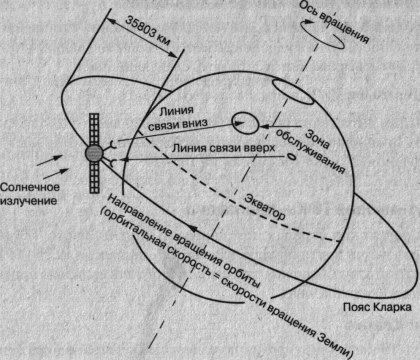

Пояс Кларка, линия связи вниз и вверх
Спутники разделяют по категориям мощностей в следующих диапазонах:
- спутники низкой мощности имеют транспондеры мощностью в пределах 20 Вт и предназначены главным образом для систем связи общего назначения. Благодаря низкой мощности передачи каждого транспондера они могут поддерживать много каналов с помощью аккумулированной солнечной энергии. Многие из этих транспондеров ретранслируют программы для операторов кабельного ТВ по всей Европе. К сожалению, для приема данного сигнала без помех требуются антенные тарелки, размер которых часто превышает один метр (кстати, крыша из металлочерепицы тоже может вызвать помехи в некоторых случаях), что не вызывает энтузиазма у основной массы потребителей. В этой ситуации прием программ национального ТВ не является основным назначением спутников с каналами такой высокой емкости. Ширина полосы пропускания транспондеров может меняться;
- спутники средней мощности имеют номинальные значения мощностей транспондеров около 45 Вт, как, например, транспондер, находящийся на борту спутника ASTRA 1А В настоящее время для приема сигналов с таких спутников, обычно называемых «полу-СНВ» (СНВ - система непосредственного ТВ вещания), предполагается использовать перспективные антенные тарелки диаметром 0,6 м, что, несомненно, более удобно для потребителей. К настоящему моменту насчитывается до шестнадцати транспондеров этого класса. Европейские спутники средней мощности в основном работают в диапазоне частот 10,95-11,7 ГГц и обслуживаются фиксированной спутниковой службой (FSS). Ширина полосы пропускания транспондеров обычно составляет 27 или 36 МГц. Кроме того, некоторые спутники средней мощности, такие как спутники серии Eutelsat II, имеют ряд транспондеров, которые могут действовать в диапазоне частот 12,5-12,75 ГГц, ранее выделенных Международным союзом электросвязи (ITU) для службы коммерческого использования диапазона частот (BBS);
- спутники высокой мощности системы непосредственного ТВ вещания (DBS) имеют транспондеры мощностью свыше 100 Вт и соответственно пониженную емкость канала связи, составляющую четыре-пять каналов. Установленный размер антенной тарелки является минимальным и находится в пределах 30-45 см для центральной зоны обслуживания. Возможно, это идеальный размер для антенны, поскольку прогнозируется резкое повышение интереса к спутниковому ТВ, как только такие системы встанут на поток. Европейские транспондеры работают на частотах, находящихся в диапазоне 11,7-12,5 ГГц, который известен как диапазон работы системы DBS. Принятая ширина полосы транспондера составляет 27 МГц.
