Универсальный спутниковый конвертор

В универсальном спутниковом конверторе два гетеродина с частотами 9.75 ГГц и 10.6 ГГц. Первый обеспечивает работу в диапазоне от 10.7 ГГц до 11.9 ГГц, а второй от 11.55 до 12.75 ГГц. (т.е. при наличии в универсальном конверторе двух гетеродинов система принимает две полосы частот). Переключение диапазонов осуществляется с помощью ресивера. С ресивера также происходит управление переключением поляризации конвертера.

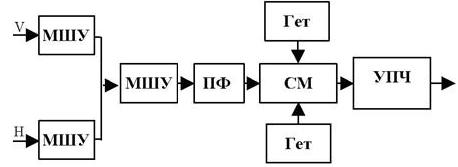

Структурная схема работы универсального спутникового конвертора
Использование унифицированного универсального спутникового конвертора значительно упрощает процесс настройки спутникового приемника. Для этого в экранном меню достаточно выбрать опцию «универсальный конвертор», чтобы при смене канала приемник автоматически формировал необходимые управляющие сигналы.
