Антенные решетки S-диапазона типа «волновой канал»

В России данный диапазон используется практически только для телевизионного вещания MMDS. В данное время в этом диапазоне также работают устройства «Bluetooth» (блютуз). Хотя в 2009 году некоторые крупные спутниковые вещатели предполагают запуск спутников с возможностью вещания в S-диапазоне.

Не существует четкого деления антенн на типы для одного или другого диапазона частот, поэтому неизбежно частичное перекрытие диапазонов. Для приема сигналов S-диапазона в полосе 2,5-2,7 ГГц, в большинстве случаев применяется антенная решетка типа «волновой канал», аналогичная антенне ДМВ (UHF) диапазона, которая используется для приема ТВ сигнала. Коэффициент усиления таких антенн по отношению к изотропному источнику составляет 24-28 дБ и более,что эквивалентно коэффициенту усиления антенной тарелки диаметром 3 м. Главными преимуществами антенн типа «волновой канал» перед параболическими рефлекторами является их размер, ветровая нагрузка и простота установки. Чтобы избежать образования наледи, можно использовать системы отопления, но это не спасет от помех вызванных осадками. При приеме сигналов S-диапазона в центральной зоне обслуживания, например со спутника Arabsat, достаточно использовать две фазированные антенны, установленные при помощи специального согласованного по фазе монтажного узла. В зонах не уверенного приема, таких как север Европы или южное Средиземноморье, понадобилось бы четыре антенны. Антенна типа «волново канал», применяемая для приема сигнала со спутника Arabsat, показана на рисунке:

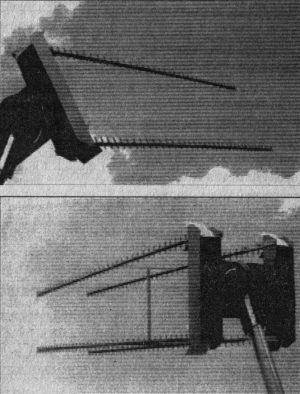

Антенна «волновой канал» производства Tomira International
Антенна «волновой канал» производства Tomira International

Блок LNB присоединен непосредственно к антенне,а провод сигнала промежуточной частоты (ПЧ) от LNB затем подсоединен к приемнику. Для установки достаточно отрегулировать положение антенны в соответствии с вычисленными значениями угла места и азимута и затем настроить ее на максимум мощности принимаемого сигнала.
