Облучение, шумы
и отношение f/D
Параболический рефлектор может быть мелким или глубоким в зависимости от профиля параболы, предусмотренного при изготовлении антенны. Трудно добиться равномерного облучения антенны под таким широким углом, как при конфигурации антенны, показанной на рисунке а:

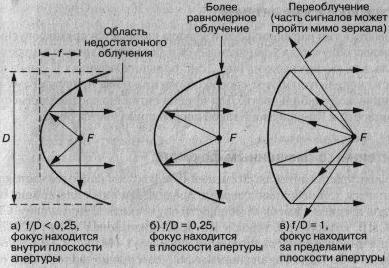

Отношения f/D и облучение
Данный эффект называется недостаточным облучением. С другой стороны, нелегко собрать большую часть сигнала при конфигурации, представленой на рисунке в. Этот эффект называется переоблучением. Максимальное усиление сигнала обеспечивается при конфигурации, приведены,где зеркало облучается равномерно.
На рисунке б представлена конфигурация, при которой фокальная точка находится в плоскости апертуры и, согласно геометрии параболы, это возможно при отношении фокусного расстояния к диаметру f/D, равном 0,25. Глубокие зеркала с низкими величинами отношений f/D способствуют понижению амплитуды боковых лепестков за счет коэффициента усиления, поэтому больше защищены от фонового шума, который поступает со стороны края антенны. Обычно отношение f/D больше, чем 0,25, но меньше 1 по эстетическим и физическим причинам, поэтому облучатели разрабатываются с учетом эффекта переоблучения. Другими словами, облучатель предназначен для корректирования (выравнивания) узкой диаграммы направленности таким образом, чтобы не было переоблучения зеркала. Для прямофокусных зеркальных антенн номинальные значения отношения f/D составляют 0,25-0,6, а для офсетных зеркальных антенн 0,6-0,7.
