Лепестки диаграммы направленности и ширина луча
В идеале луч, направляемый антенной на спутник, должен иметь форму острого карандаша. К сожалению, поскольку длина волн в данном случае мала по сравнению с апертурой (диаметром) антенны, фиксированная фокальная точка в действительности не является точной. Это вызывает небольшое расхождение главного луча и некоторое нежелательное улавливание внеосевых сигналов. Результирующая полярная диаграмма состоит из узкого луча, называемого главным лепестком и серии боковых лепестков меньшей амплитуды.

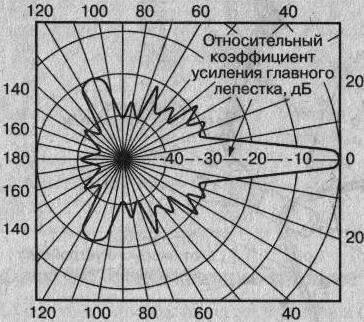

Типовая диаграмма направленности параболического
рефлектора в полярной системе координат

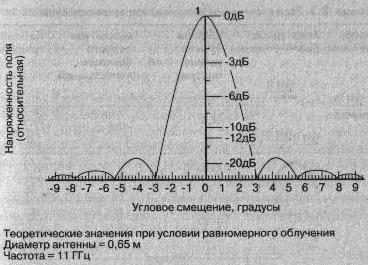

Поскольку полярную диаграмму часто трудно интерпретировать, предпочтение отдается форме представления в прямоугольной системе координат. Нормированная теоретическая характеристика сигнала для равномерно облучаемой антенны диаметром 65 см на частоте 11 ГГц представлена на рисунке:
Лепестки диаграммы направленности параболического рефлектора
На самом деле факторы, перечисленные выше, будут способствовать внесению неровностей в данную характеристику, но общая картина показанной зависимости останется неизменной.
Фоновый шум поступает на антенную систему в основном через боковые лепестки, поэтому необходимо, чтобы они были как можно меньше по отношению к амплитуде главного лепестка. Равномерно облучаемая антенна теоретически создает первый и самый большой из этих боковых лепестков на уровне около -17,6 дБ ниже максимального значения главного лепестка.
На практике облучение редко бывает равномерным. Точность распределения облучения зависит от типа установленного облучателя. Это приводит нас к понятию эффективной площади или эффективности антенной системы. Другими словами, наибольшая часть мощности сигнала собирается с центральной части зеркала и уменьшается по направлению к внешним краям антенны. Поэтому слабый раскрыв рефлектора антенны может служить защитой от фонового шума.

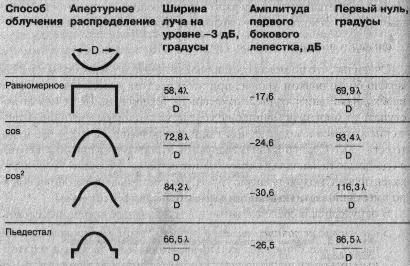

Неполное (недостаточное) облучение зеркала уменьшает уровень первого бокового лепестка до значения менее -20 дБ, снижая таким образом воздействие фонового шума. На первый взгляд, это решение кажется идеальным, но оно приводит к некоторым нежелательным последствиям - уменьшению коэффициента усиления антенны и соответствующему увеличению ширины луча (главного лепестка). Основной характеристикой диаграммы направленности антенны является ее ширина по уровню половинной мощности, которая рассчитывается как,ширина главного лепестка диаграммы на уровне -3 дБ. Уравнения, которые применяются для вычисления ширины диаграммы направленности на любом заданном уровне главного лепестка, достаточно сложны и трудоемки для выполнения. Однако такие параметры, как ширина главного лепестка на уровне -3 дБ, амплитуда первого бокового лепестка и расположение первого нуля (провала в диаграмме направленности), зависящего от установленного способа облучения, могут быть легко рассчитаны при помощи выражений, приведенных ниже в таблице. Косинусное распределение близко к среднему, и если способ принятого облучения неизвестен, то оно может быть использовано в качестве первого приближения при расчете ширины диаграммы направленности на уровне -3 дБ.
