Антенны со смещенным фокусом
Конфигурация антенны со смещенным фокусом наиболее часто применяется для небольших зеркал, предназначенных для приема сигналов средней и высокой мощности спутниковых систем полу-СНВ и СНВ, которые работают в Ku- и Ka - диапазонах частот (СНВ — «спутниковое непосредственное вещание»).

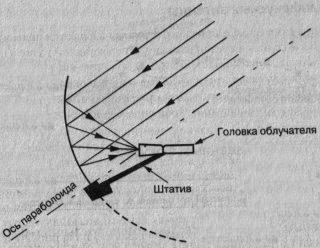

Антенна со смещенным фокусом

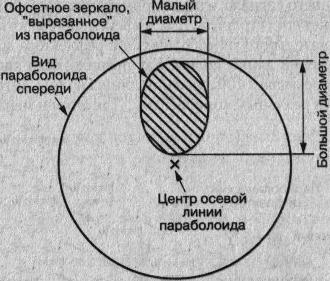

Офсетное зеркало, «вырезанное» из параболоида большего размера
На рисунках показано, что зеркало со смещенным фокусом представляет собой сектор, вырезанный из значительно большего параболоида (это совсем не означает, что оно изготовлено таким способом). Главное преимущество таких антенн заключается в том, что головка облучателя не находится на пути приходящих сигналов, исключая таким образом их блокирование. Кроме того, головка облучателя сдвигается в сторону от Земли, по направлению к более прохладному небу. Дополнительное преимущество состоит в том, что снег и грязь легко соскальзывают с антенны. Реальное значение установленного угла места самого зеркала уменьшается в соответствии с углом сдвига. Как видно по рисунку, главный лепесток диаграммы направленности для малого диаметра будет шире, чем для большого диаметра, поэтому луч должен быть плоской эллиптической формы, как это изображено на рисунке:

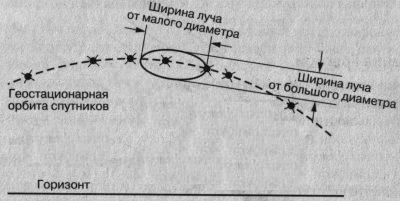

Эллиптический луч антенны со смещенным фокусом
Анализируя приведенную на рисунке форму зеркала, высота которого больше его ширины, можно сделать вывод, что угол места более критичен к регулировке, чем азимут. Иногда по ширине зеркало делается больше, чем по высоте, для того чтобы минимизировать интерференцию от соседних спутников. Подобного эффекта можно добиться поворотом эллипса на 90°.
