Разнос спутников связи

Рассматривая положение спутника на геостационарной орбите, заданное с помощью долготы, восточнее или западнее меридиана по Гринвичу (0° долготы), мы обнаруживаем, что положение спутника меняется по азимуту в зависимости от расположения места приема сигнала. Это происходит из-за того, что упоминаемое положение - это то положение, которое увидел бы гипотетический наблюдатель, находящийся в центре Земли. Если угол разноса между двумя соседними спутниками составляет, скажем, 3°, то на поверхности Земли в районе экватора они кажутся разнесенными дальше друг от друга.

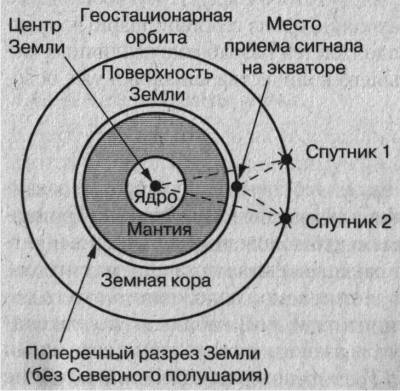

Угол разноса спутников при наблюдении из центра Земли и с ее поверхности
Угол разноса спутников при наблюдении из
центра Земли и с ее поверхности

Фактически с любой точки, расположенной на поверхности Земли, угол разноса между спутниками часто оказывается больше, но никогда не меньше, чем упоминаемая величина разноса. Это явление демонстрируется на рисунке (без соблюдения масштаба):

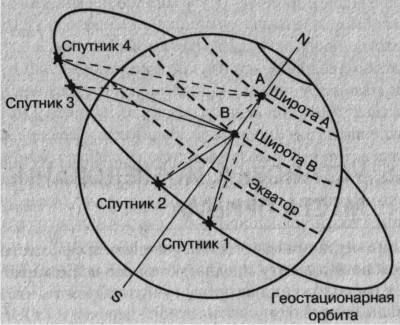

Угол разноса спутников при наблюдении из различных широт
Угол разноса спутников при наблюдении
из различных широт

Соседние пары спутников кажутся расположенными ближе друг к другу на широте А по сравнению с широтой В. Таким образом, по мере продвижения в направлении экватора, угол разноса между спутниками кажется возрастающим до максимальной величины, большей, чем разница приводимых положений. Следует отметить, что для любой заданной широты места приема угол разноса спутников кажется меньшим на линии горизонта или на краю геостационарной орбиты, чем прямо на юге. Но во всех случаях угол разноса либо равен, либо больше, чем упоминаемое положение. Попробуйте вычислить с помощью выражения

AZ = 180 + tan^-1 (tanB / sinA)

разность азимутов между парой расположенных к югу соседних спутников для вашей широты. Повторите вычисления для пары спутников, находящихся ближе к горизонту. Если существует вероятность возникновения интерференции от соседних спутников, работающих в одной полосе частот и с одинаковой поляризацией, то данный эффект должен быть учтен при анализе соответствующей диаграммы направленности луча-для конкретного типа антенны.

В данном разделе были описаны некоторые достаточно сложные положения, которые могут показаться не имеющими отношения к практической установке спутниковых приемных систем TVRO. Однако представленный материал позволяет понять основополагающие принципы и изучить взаимодействие различных параметров. Это поможет установщикам справиться с большинством технических проблем, которые могут возникнуть на практике и хорошо разбираться в основных параметрах оборудования, чтобы удовлетворить любые требования заказчика. Также рекомендуем почитать вот эти статьи, прочитав которые Вы сможете укрепить знания по исследованию места приема.
