Эфирные антенны. Антенны «волновой канал»,«логопериодические», комбинированные, комнатные и FM антенны

Антенна «волновой канал»

Антенна "Волновой канал" является самым распространенным типом антенн промышленного производства для коллективного и индивидуального приема эфирного телевидения.
Эти эфирные антенны обладают сравнительно высоким коэффициентом усиления и хорошей направленностью. Конструкция антенны представляет собой горизонтально расположенную несущую стрелу, на которой, в одной плоскости, параллельно друг другу, закреплены вибраторы. Петлевой вибратор, с которого производится съем радиосигнала для подачи на телевизор, называется активным, остальные вибраторы - пассивными. Пассивные вибраторы, расположенные перед активным (по направлению на телецентр), называют директорами. Отсюда еще одно название антенн этого типа - “директорные”. Вибраторы, расположенные за активным, называют рефлекторами. Рефлекторы служат для предотвращения приема сигналов с тыла антенны, то есть улучшают помехозащищенность эфирной антенны.

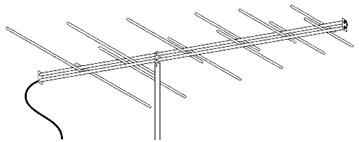

Совокупность всех вибраторов определяет количество элементов антенны. Так, представленная на рисунке антенна является 19-элементной (6 рефлекторов, 1 активный петлевой вибратор и 12 директоров). Увеличение числа пассивных вибраторов приводит к повышению коэффициента усиления антенны. Но, в то же время, ее характеристика направленности сужается, а полоса пропускания уменьшается. Обычно, при выборе эфирной антенны стараются получить максимальный коэффициент усиления, при допустимой полосе пропускания. Для приема первых трех каналов метрового диапазона обычно применяют антенны, содержащие не более 6 элементов, с 4 по 12 канал - антенны с 7-10 элементами, и, более чем с 10 элементами, для диапазона ДМВ.

Антенна «логопериодическая»

Логопериодические антенны. Это широкополосные эфирные антенны, обеспечивающие приём передач многопрограммных телецентров при любых сочетаниях каналов метровых и дециметровых волн.
Рабочая полоса частот со стороны нижних частот ограничена размерами наибольшего вибратора антенны. Со стороны верхних частот - ограничена размерами наименьшего вибратора антенны. Можно ориентировочно считать, что логопериодическая антенна с числом вибраторов, равным 10-11, эквивалентна по коэффициенту усиления трёх-, четырёхэлементной антенне типа "Волновой канал". В то же время логопериодическая антенна работает в значительно более широкой полосе частот, чем антенна типа "Волновой канал", что позволяет использовать её для приёма передач многопрограммных телецентров.

Логопериодические антенны (ЛПА) представляют собой выполненные в единой конструкции два набора вибраторов типа “волновой канал”. Один из наборов предназначен для работы в верхней части диапазона принимаемых волн, другой в нижней. Параметры антенны рассчитываются таким образом, чтобы она обеспечивала приемлемые характеристики во всем рабочем диапазоне. В результате, сохранив все достоинства антенны "волновой канал", удается значительно расширить диапазон принимаемых волн. Показанный на рисунке пример конструкции эфирной логопериодической антенны содержит собирательную линию, состоящую из двух труб, к которым перпендикулярно прикреплены вибраторы, в точках, делящих их (вибраторы) на две неравные части. Большие части вибраторов образуют логопериодическую структуру, работающую на низкочастотных каналах (в НЧ поддиапазоне), а меньшие - структуру, функционирующую на высокочастотных каналах (в ВЧ поддиапазоне). Вибраторы могут быть подсоединены к стреле и обычным способом - торцами, но в этом случае они участвуют в приеме сигналов только в одном из поддиапазонов. На рисунке показаны два (крайние слева) вибратора, подключенные торцами, которые работают только в НЧ диапазоне. Коаксиальный кабель (фидер) проложен в одной из труб (на рисунке в нижней) и подсоединен центральным проводником к верхней трубе собирательной линии, а оплеткой - к нижней.

Комбинированные антенны

Главный недостаток антенн "волновой канал" - узкую полосу пропускания, удается преодолеть при использовании комбинированных эфирных антенн. Комбинированная эфирная антенна представляет собой конструкцию, в которой на несущей стреле закрепляются наборы вибраторов для приема в разных диапазонах волн, существенно отличающихся по частоте. Комплект антенн рассчитывается таким образом, чтобы наборы вибраторов, будучи подключенными, к общему кабелю снижения, оказывали минимальное влияние друг на друга. Примером такой конструкции может служить "всеволновая" антенна, объединяющая веерный вибратор для приема волн метрового диапазона и "волновой канал" для приема ДМВ.

Комнатные антенны

Такие антенны активно используются в дешевых мотелях Европы, поэтому выбирая туры в Черногорию например, поинтересуйтесь качеством и количеством каналов на TV. Все конструкции комнатных антенн обладают практически одинаковыми достоинствами и недостатками, а именно: достаточно просты в изготовлении, имеют небольшую стоимость, могут быть легко развернуты, перенесены к другому телевизору, перестроены на другой канал и т. д., но они в большой степени ограничены в дальности приема, а принимаемые вблизи ТЦ сигналы, отражаясь от стен зданий, создают на экране несколько изображений. Также они практически не защищают телевизор от помех, особенно в городских условиях. Почти все источники электропомех вызывают появление на экране телевизора различных штрихов, полос и линий. Только тщательная настройка и ориентировка комнатной антенны внутри помещения позволяет частично избавиться от этих неудобств.

FM антенны и антенны для телефонов

FM - Frequency Modulation (англ.), переводится как "частотная модуляция" (ЧМ). Стандартные телефонные антенны бывают трех типов: выдвижные, невыдвижные и встроенные. Для большинства мобильных телефонов, кроме стандартных антенн, поставляемых в комплекте с аппаратом, выпускаются и другие - различных размеров, выдвигающиеся и невыдвигающиеся, гибкие, длинные, короткие и со встроенными светодиодами. Однако далеко не всегда нужное качество связи удается обеспечить без применения дополнительной автомобильной или стационарной антенны. Автомобильные антенны главным образом, служат для того, чтобы вынести источник приема и передачи сигнала за металлический корпус машины. С одной стороны, это избавляет владельца от воздействия электромагнитного излучения, а с другой - улучшает качество связи. Стационарная антенна используется для улучшения качества связи в зданиях и подвальных помещениях, а также для обеспечения связью вне зоны приема в пригороде. Такая антенна устанавливается на улице так же, как и телевизионная.
