Кабели

Для передачи сигнала от конвертора до приемника спутникового сиг-пала используется коаксиальный кабель [от лат. со (cum) — совместно и axis — ось]. Коаксиальный кабель состоит из центрального проводника, который окружен слоем диэлектрика (изолирующего материала). Проводящий слой металлической оплетки и/или алюминиевой фольги окружает диэлектрик и является экраном против помех на/из центрального проводника и вторым проводником в кабеле. Этот слой одновременно служит электромагнитным экраном, защищающим электрическую цепь тока от влияний извне, поэтому данный тип кабеля обладает высокой помехозащищенностью. Еще один слой диэлектрика образует внешнюю оболочку кабеля.

Коаксиальный кабель

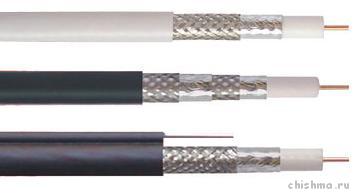

Коаксиальный кабель RG6 белый, черный и со стальным тросом

Коаксиальный кабель - наиболее подходящий способ передать высокочастотный сигнал от конвертера к приемнику. Типов кабеля множество, но в спутниковом телевещании используется кабель, имеющий волновое сопротивление 75 Ом (эти параметры часто указаны на оболочке кабеля). Очень важным параметром является степень затухания сигнала в кабеле. В некачественном кабеле сигнал затухает вдвое при длине кабеля 10-20 метров! Но для уменьшения таких потерь требуется увеличить диаметр кабеля, а это увеличит его стоимость. Понятно, что для внутреннего рынка необходимо достижение компромисса, при котором выбирается приемлемый диаметр кабеля по разумной цене. Обычно в индивидуальных системах спутникового приема используют кабель типа RG-6.

Центральная жила кабеля должна быть медной, но часто для удешевления используется сталь, покрытая тонким слоем меди. Оплетка коаксиального кабеля должна быть плотной, без видимых просветов. Часто вместо медных проводников экранирующей оплетки используется сталь. Все это ухудшает экранировку и другие параметры кабеля.

Важным параметром является материал и толщина пластиковой оболочки кабеля. Оболочка некачественного кабеля при низких температурах и при воздействии осадков делается хрупкой и трескается. Из-за этого в кабель проникает влага, оплетка кабеля ржавеет и теряет электропроводность. Кабель приходит в негодность. Также, качество материалов очень важно при прокладывании кабеля закрытым способом. Керамическая плитка и штукатурка не дают кабели ни каких помех, но, при прокладывании кабеля под ними, надо брать только качественный кабель.
